Isıtma, Soğutma ve Klima Sistemleri

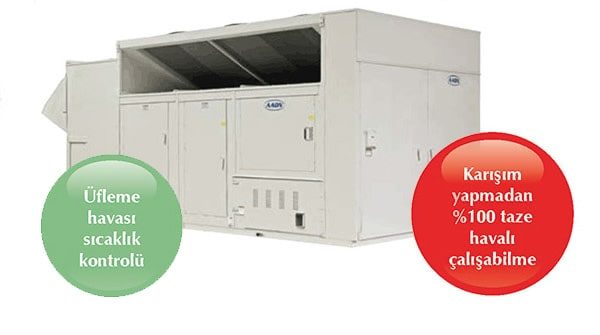

AAON Çatı Tipi Klima Cihazı ( ROOFTOP )

(5-650 kW)

Modeller:
RQ, RN ve Serileri
Hava Soğutma veya Su Soğutmalı Konderseli
100% Taze Havalı veya Karışım Havalı
Su Kaynaklı Isı Pompası (5- 250 Kw)

  • Elektirikli veya doğal gazlı ısıtma opsiyonu
  • Heat-Pump
  • Sulu batarya
  • Ekonomizör
  • Egzost fanı
  • %83 Verime ulaşabilenpatentli tambur tipi ısı geri kazanım ünitesi

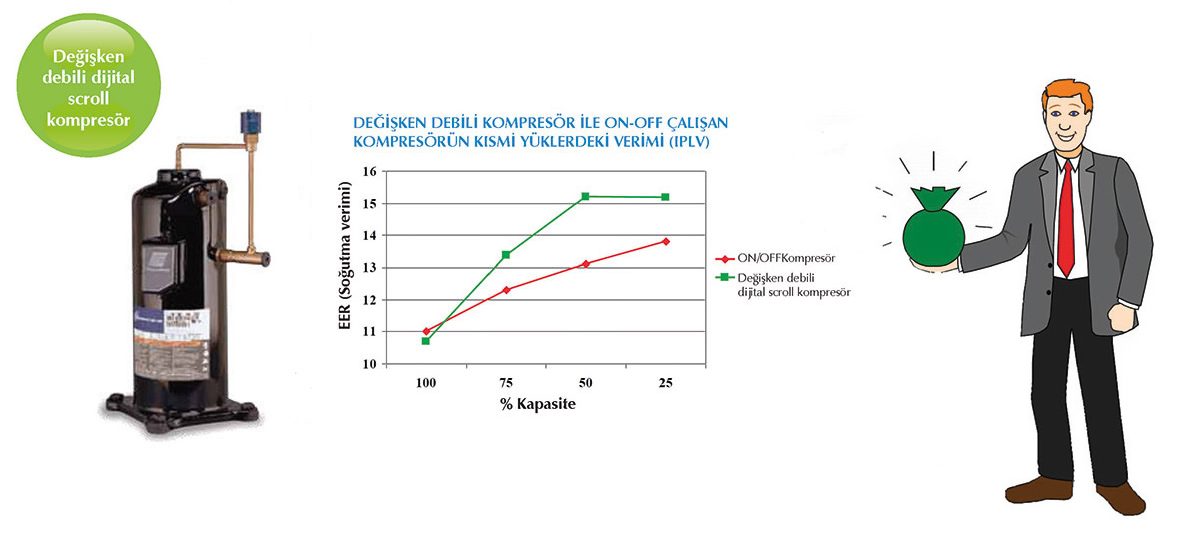

  • Dijital kompresör kontrollü nem alma sistemi
  • Sistem manager ile tek merkezden tüm cihazların kontrol imkanı
  • Yangın ve duman dedektörü
  • Filtre kirlilik alarmı
  • Paslanmaz çelik drenaj tavası
  • Hava kalite sensörü
  • Dönüş fanı
  • Bacnet, Lon haberleşme kiti
  • AAON Bağımsız otomasyon sistemi: Prism Software

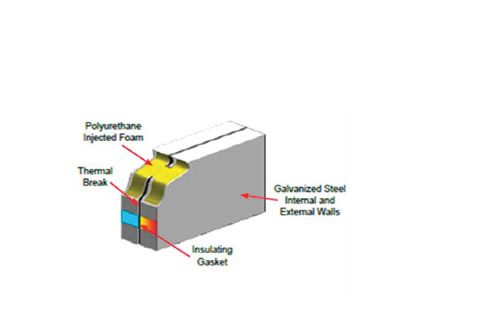

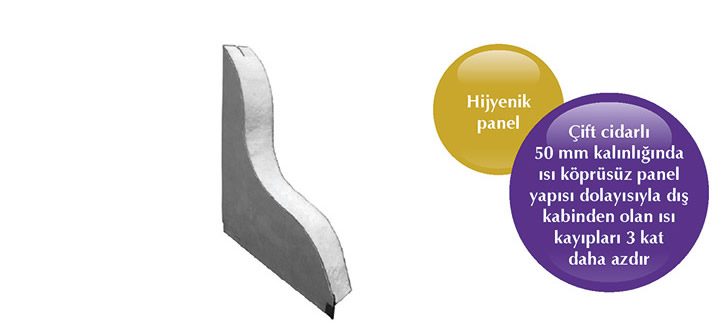

Isı köprüsüz 50 mm. Kalınlığında R13 izolasyon Değerli Panel Yapısı

  • %21 e kadar enerji tasarrufu
  • Isı geçirmez
  • Minimum hava kaçağı
  • Darbeye karşı dayanıklı
  • Bakımı Kolay Uzun Ömür
enerji-geri-kazanimi-1
enerji-geri-kazanimi-1

Frekans inverterli, değişken debili fanlar dolayısıyla ortalama %80 elektirik tasarrufu.

enerji-geri-kazanimi-2

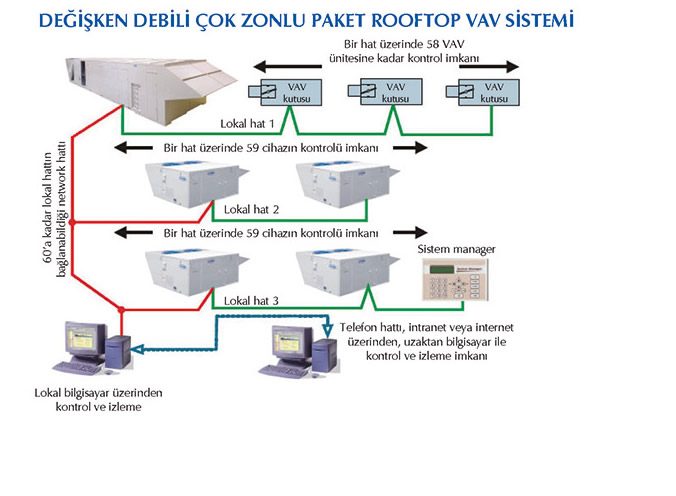

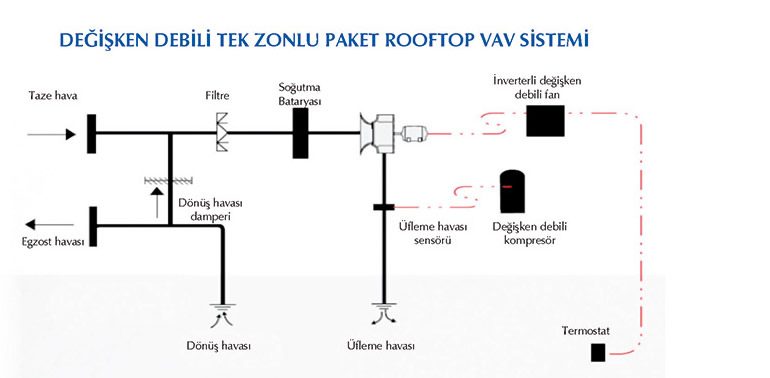

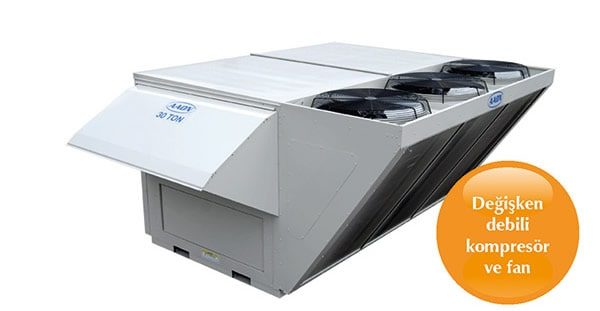

DEĞİŞKEN DEBİLİ ROOFTOP SİSTEMİ

(Tek zonlu veya çok zonlu – VAV)

Üfleme sıcaklığının sabit tutularak hava debisinin ortamın yüküne göre arttırılıp veya azaltıldığı sistemlere değişken debili roof top sistemi denir. Sabit hava debili sistemlerde, hava debisi sabit tutulup üfleme sıcaklığı ortamın yüküne göre arttırılıp veya azaltılır.

Değişken debili sistemin faydaları:

Değişken debili sistemlerde fanlar sabit debili sistemlere göre daha düşük devirli çalışır. Bu da fanların daha az enerji tüketmesini sağlar. Fan devri %50 düştüğünde fan motorunun çektiği enerji sekizde birine düşer. Fanların enerji tüketimi fan devirlerinin oranının kübüyle değişmektedir.

Hem fanların hem de kompresörlerin oransal modulasyonlu olması şartlandırılan mahalde hava sıcaklığı ve nem oranının sabit tutturulmasına imkan verir. Öte yandan nem almaya çalışmada cihaz hava debisini düşürmektedir. Bu sayede nem alma kapasitesi de artmaktadır.

Kompresorlerin oransal kontrollü olması kompresörlerin devreye girip çıkma sayısını azaltır. Sıcak gaz bypass’lı sistemlere göre kompresörlerin aşınma ve yıpranmasını azaltarak enerji tasarrufu sağlar.

Daha düşük fan devri cihazın daha sessiz çalışmasını sağlar.

Parçalı yükte cihazın çalışması için gerekli olan tüm kontrollerin cihazda bulunması değişken debili VAV sisteminin kolaylıkla kurulması ve bakımını sağlar.

  • Elektirikli veya doğal gazlı ısıtma opsiyonu
  • Heat-Pump
  • Sulu batarya
  • Ekonomizör
  • Egzost fanı
  • %83 Verime ulaşabilenpatentli tambur tipi ısı geri kazanım ünitesi
  • Dijital kompresör kontrollü nem alma sistemi
  • Sistem manager ile tek merkezden tüm cihazların kontrol imkanı
  • Yangın ve duman dedektörü
  • Filtre kirlilik alarmı
  • Paslanmaz çelik drenaj tavası
  • Hava kalite sensörü
  • Dönüş fanı
  • Bacnet, Lon haberleşme kiti
  • AAON Bağımsız otomasyon sistemi: Prism Software

Isı köprüsüz 50 mm. Kalınlığında R13 izolasyon Değerli Panel Yapısı

  • %21 e kadar enerji tasarrufu
  • Isı geçirmez
  • Minimum hava kaçağı
  • Darbeye karşı dayanıklı
  • Bakımı Kolay Uzun Ömür
enerji-geri-kazanimi-1
enerji-geri-kazanimi-1



Frekans inverterli, değişken debili fanlar dolayısıyla ortalama %80 elektirik tasarrufu.



enerji-geri-kazanimi-2



DEĞİŞKEN DEBİLİ ROOFTOP SİSTEMİ

(Tek zonlu veya çok zonlu – VAV)

Üfleme sıcaklığının sabit tutularak hava debisinin ortamın yüküne göre arttırılıp veya azaltıldığı sistemlere değişken debili roof top sistemi denir. Sabit hava debili sistemlerde, hava debisi sabit tutulup üfleme sıcaklığı ortamın yüküne göre arttırılıp veya azaltılır.

Değişken debili sistemin faydaları:

Değişken debili sistemlerde fanlar sabit debili sistemlere göre daha düşük devirli çalışır. Bu da fanların daha az enerji tüketmesini sağlar. Fan devri %50 düştüğünde fan motorunun çektiği enerji sekizde birine düşer. Fanların enerji tüketimi fan devirlerinin oranının kübüyle değişmektedir.

Hem fanların hem de kompresörlerin oransal modulasyonlu olması şartlandırılan mahalde hava sıcaklığı ve nem oranının sabit tutturulmasına imkan verir. Öte yandan nem almaya çalışmada cihaz hava debisini düşürmektedir. Bu sayede nem alma kapasitesi de artmaktadır.

Kompresorlerin oransal kontrollü olması kompresörlerin devreye girip çıkma sayısını azaltır. Sıcak gaz bypass’lı sistemlere göre kompresörlerin aşınma ve yıpranmasını azaltarak enerji tasarrufu sağlar.

Daha düşük fan devri cihazın daha sessiz çalışmasını sağlar.

Parçalı yükte cihazın çalışması için gerekli olan tüm kontrollerin cihazda bulunması değişken debili VAV sisteminin kolaylıkla kurulması ve bakımını sağlar.

Hava Soğutmalı Isı Geri Kazanımlı AAON Roof top ( %100 taze havalı )
Model Kabin Debi Soğutma
kapasitesi
Soğutma
verimi
Çekilen
toplam güç
Ağırlık Genişlik Uzunluk Yükseklik
    m3/h kW EER kW kg mm mm mm
RQ 002 A 1360 14,1 5,7 2,4 445 1571 2946 991
RQ 003 2040 19,2 4,7 4,0 456
RQ 004 2720 22,9 4,5 5,0 487
RQ 005 3400 26,8 3,9 6,8 489
RQ 006 3400 28,3 3,7 7,6 493
RN 006 3400 35,1 5,6 6,2 654
RN 007 4250 38,9 4,8 7,9 676
RN 008 4505 44,6 4,5 9,8 699
RN 010 5100 51,9 4,4 11,7 734
RN 009 B 5780 52,1 5,2 10,0 1017 1838 3258 1203
RN 011 6120 58,9 4,8 12,1 1026
RN 013 6460 66,3 4,5 14,5 1100
RN 015 7140 75,0 4,1 18,0 1106
RN 016 C 10880 100,9 4,8 20,8 1498 2560 3994 1454
RN 018 11560 105,3 4,6 22,5 1516
RN 020 11900 114,3 4,4 25,4 1569
RN 025 15300 143,8 4,2 33,9 1635
RN 030 17850 156,6 4,0 38,5 1660
RN 026 D 17000 178,0 5,7 30,9 2861 2546 5169 2394
RN 031 21080 204,5 5,0 40,3 3090
RN 040 27200 232,7 4,4 52,7 3253
RN 050 34000 279,1 3,9 71,4 3307
RN 060 39100 320,1 3,6 86,8 3396
RN 070 42500 331,4 3,2 100,8 3518

Not: Kapasiteler Isı Geri Kazanımlı Cihazlar için, iç ortam 24°C, dış ortam 34°C, Standart cihazlar için, iç ortam 27°C, dış ortam 30°C şartlarına göre verilmiştir.






Hava Soğutmalı Isı Geri Kazanımlı AAON Roof top ( %100 taze havalı ))
Model Kabin Debi Soğutma
kapasitesi
Soğutma
verimi
Çekilen
toplam güç
Ağırlık Genişlik Uzunluk Yükseklik
    m3/h kW EER kW kg mm mm mm
RQ 002 A 1360 11,1 5,4 2,0 445 1571 2946 991
RQ 003 2040 16,5 5,0 3,2 456
RQ 004 2720 20,7 4,8 4,3 487
RQ 005 3400 24,6 4,0 6,0 489
RQ 006 3400 25,7 3,8 6,6 493
RN 006 3400 27,0 4,8 5,5 654
RN 007 4250 32,3 4,6 7,0 676
RN 008 4505 38,2 4,2 8,9 699
RN 010 5100 45,5 4,2 10,7 734
RN 009 B 5780 45,5 4,8 9,1 1017 1838 3258 1203
RN 011 6120 51,6 4,6 11,1 1026
RN 013 6460 59,0 4,3 13,5 1100
RN 015 7140 68,0 3,9 17,1 1106
RN 016 C 10880 84,5 4,5 18,6 1498 2560 3994 1454
RN 018 11560 89,5 4,4 19,9 1516
RN 020 11900 98,7 4,3 22,7 1569
RN 025 15300 122,5 3,9 31,3 1635
RN 030 17850 136,5 3,8 35,7 1660
RN 026 D 17000 136,5 4,9 27,5 2861 2546 5169 2394
RN 031 21080 170,0 4,6 36,8 3090
RN 040 27200 207,2 4,2 48,8 3253
RN 050 34000 261,1 4,0 64,7 3307
RN 060 39100 280,2 3,6 77,1 3396
RN 070 42500 310,3 3,4 90,8 3518





Hava Soğutmalı Isı Geri Kazanımlı AAON Roof top ( %100 taze havalı )
Model Kabin Debi Soğutma
kapasitesi
Soğutma
verimi
Çekilen
toplam güç
Ağırlık Genişlik Uzunluk Yükseklik
    m3/h kW EER kW kg mm mm mm
RQ 002 A 1360 14,1 5,7 2,4 445 1571 2946 991
RQ 003 2040 19,2 4,7 4,0 456
RQ 004 2720 22,9 4,5 5,0 487
RQ 005 3400 26,8 3,9 6,8 489
RQ 006 3400 28,3 3,7 7,6 493
RN 006 3400 35,1 5,6 6,2 654
RN 007 4250 38,9 4,8 7,9 676
RN 008 4505 44,6 4,5 9,8 699
RN 010 5100 51,9 4,4 11,7 734
RN 009 B 5780 52,1 5,2 10,0 1017 1838 3258 1203
RN 011 6120 58,9 4,8 12,1 1026
RN 013 6460 66,3 4,5 14,5 1100
RN 015 7140 75,0 4,1 18,0 1106
RN 016 C 10880 100,9 4,8 20,8 1498 2560 3994 1454
RN 018 11560 105,3 4,6 22,5 1516
RN 020 11900 114,3 4,4 25,4 1569
RN 025 15300 143,8 4,2 33,9 1635
RN 030 17850 156,6 4,0 38,5 1660
RN 026 D 17000 178,0 5,7 30,9 2861 2546 5169 2394
RN 031 21080 204,5 5,0 40,3 3090
RN 040 27200 232,7 4,4 52,7 3253
RN 050 34000 279,1 3,9 71,4 3307
RN 060 39100 320,1 3,6 86,8 3396
RN 070 42500 331,4 3,2 100,8 3518

Su Soğutmalı Standart AAON Roof top ( %50 taze havalı )
Model Kabin Debi Soğutma
kapasitesi
Soğutma
verimi
Çekilen
toplam güç
Ağırlık Genişlik Uzunluk Yükseklik
    m3/h kW EER kW kg mm mm mm
RQ 002 A 1360 8,49 5,8 1,4 336





1200







1450







2096







2096







1067







1067



RQ 003 2040 13,16 5,0 2,6 347
RQ 004 2720 16,58 4,9 3,3 360
RQ 005 3400 21,10 5,3 3,9 368
RQ 006 3400 23,31 4,8 4,8 391
RN 006 3400 19,91 4,9 4,0 465
RN 007 4250 23,84 4,6 5,1 478
RN 008 4505 29,23 4,1 7,0 479
RN 010 5100 36,00 4,1 8,7 510
RN 009 B 5780 31,7 5,5 5,7 712







1829









2235









1279



RN 011 6120 40,7 5,3 7,7 729
RN 013 6460 48,1 5,0 9,6 755
RN 015 7140 57,4 4,4 13,1 755
RN 016 C 10880 61,8 4,8 12,8 1050





1981







2794







1500



RN 018 11560 69,5 4,9 14,2 1069
RN 020 11900 77,7 4,8 16,2 1091
RN 025 15300 101,4 4,8 21,3 1074
RN 030 17850 114,3 4,5 2,5 1082
RN 026 D 17000 101,4 5,1 20,0 2357







2540









3937









2413



RN 031 21080 128,0 4,6 27,9 2381
RN 040 27200 158,6 4,5 35,3 2514
RN 050 34000 212,8 4,7 45,4 2777
RN 060 39100 238,0 4,3 55,3 2788
RN 070 42500 265,0 4,1 65,2 2857





Su Soğutmalı Isı Geri Kazanımlı AAON Roof top ( %50 taze havalı )
Model Kabin Debi Soğutma
kapasitesi
Soğutma
verimi
Çekilen
toplam güç
Ağırlık Genişlik Uzunluk Yükseklik
    m3/h kW EER kW kg mm mm mm
RQ 002 A 1360 11,1 6,6 1,6 454



1140





1458





2046





2053





1089





1118



RQ 003 2040 14,9 5,2 2,8 462
RQ 004 2720 18,5 4,7 3,8 488
RQ 005 3400 22,5 4,8 4,6 495
RQ 006 3400 24,8 4,3 5,7 519
RN 006 3400 23,8 5,5 4,3 619
RN 007 4250 28,6 4,9 5,7 639
RN 008 4505 33,5 4,4 7,6 645
RN 010 5100 40,2 4,2 9,4 675
RN 009 B 5780 38,2 5,4 6,9 1019





1838







3258







1273



RN 011 6120 46,3 5,2 8,8 1030
RN 013 6460 52,9 4,9 10,6 1056
RN 015 7140 62,0 4,4 13,8 1061
RN 016 C 10880 74,3 4,8 15,3 1470





1988







3994







1505



RN 018 11560 84,4 4,8 17,2 1488
RN 020 11900 89,1 4,7 18,6 1510
RN 025 15300 114,4 4,7 23,9 1507
RN 030 17850 127,2 4,4 28,5 1535
RN 026 D 17000 121,9 5,6 21,4 3077







2546









5169









2413



RN 031 21080 151,8 5,0 30,2 3129
RN 040 27200 186,7 4,5 41,0 3251
RN 050 34000 241,6 4,3 56,0 3582
RN 060 39100 263,8 3,9 67,4 3629
RN 070 42500 301,7 4,3 69,0 3648





Su Soğutmalı Isı Geri Kazanımlı AAON Roof top ( %50 taze havalı )
Model Kabin Debi Soğutma
kapasitesi
Soğutma
verimi
Çekilen
toplam güç
Ağırlık Genişlik Uzunluk Yükseklik
    m3/h kW EER kW kg mm mm mm
RQ 002 A 1360 11,1 6,6 1,6 454



1140





1458





2046





2053





1089





1118



RQ 003 2040 14,9 5,2 2,8 462
RQ 004 2720 18,5 4,7 3,8 488
RQ 005 3400 22,5 4,8 4,6 495
RQ 006 3400 24,8 4,3 5,7 519
RN 006 3400 23,8 5,5 4,3 619
RN 007 4250 28,6 4,9 5,7 639
RN 008 4505 33,5 4,4 7,6 645
RN 010 5100 40,2 4,2 9,4 675
RN 009 B 5780 38,2 5,4 6,9 1019





1838







3258







1273



RN 011 6120 46,3 5,2 8,8 1030
RN 013 6460 52,9 4,9 10,6 1056
RN 015 7140 62,0 4,4 13,8 1061
RN 016 C 10880 74,3 4,8 15,3 1470





1988







3994







1505



RN 018 11560 84,4 4,8 17,2 1488
RN 020 11900 89,1 4,7 18,6 1510
RN 025 15300 114,4 4,7 23,9 1507
RN 030 17850 127,2 4,4 28,5 1535
RN 026 D 17000 121,9 5,6 21,4 3077







2546









5169









2413



RN 031 21080 151,8 5,0 30,2 3129
RN 040 27200 186,7 4,5 41,0 3251
RN 050 34000 241,6 4,3 56,0 3582
RN 060 39100 263,8 3,9 67,4 3629
RN 070 42500 301,7 4,3 69,0 3648
